Προσχηματισμένος σφιγκτήρας έντασης για το καλώδιο OPGW

Περιγραφή

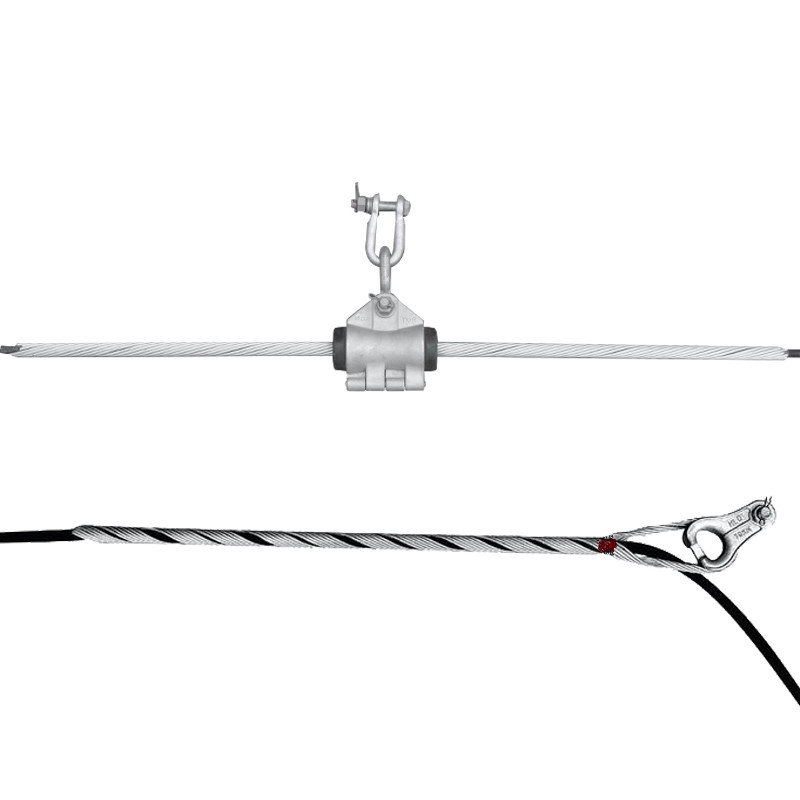

Ο σφιγκτήρας έντασης σχεδιάζεται για να συνδέσει τα καλώδια OPGW και τους εκτατούς πόλους (ή τους πύργους). Οι ράβδοι τεθωρακισμένων μπορούν να προστατεύσουν και να παρέχουν τη μείωση στα καλώδια OPGW. Το ειδικό σχέδιο των ράβδων τεθωρακισμένων κάνει να εξασφαλίσει ότι οι σφιγκτήρες έντασης δεν μπορούν να προκαλέσουν την αδικαιολόγητη πίεση στα καλώδια OPGW, έτσι ώστε η κανονική διάρκεια ζωής του συστήματος καλωδίων εξασφαλίζεται.

Η ελικοειδής ένταση καθορισμένο OPGW χρησιμοποιείται κυρίως για την εγκατάσταση του καλωδίου με λιγότερο από 160KN RTS επάνω στον πύργο έντασης/τον πόλο, τον πύργο γωνιών/τον πόλο, και τον τελικούς πύργο/τον πόλο. Ένα πλήρες σύνολο ελικοειδούς συνόλου έντασης OPGW περιλαμβάνει το κράμα αργιλίου ή το αργίλιο ή τις αργίλιο-ντυμένες ράβδους ενίσχυσης χάλυβα αδιέξοδες, δομικές, τις ενισχυτικές συναρμολογήσεις και να στηρίξει τους σφιγκτήρες καλωδίων κ.λπ.

Δομή και υλικό

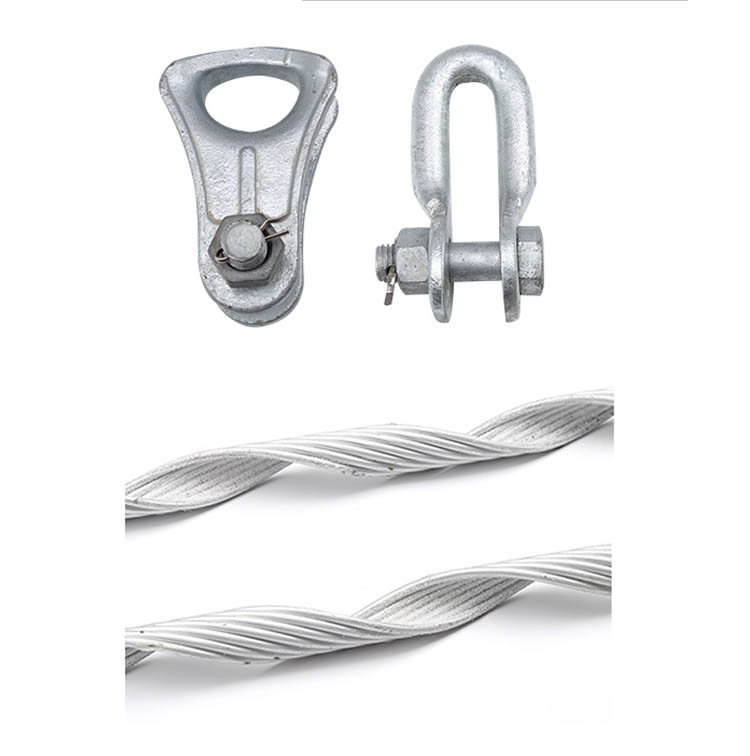

Δεσμός -Γαλβανισμένος χάλυβας καυτής εμβύθισης. Ο δεσμός συνδέεται με τη στερέωση του σφιγκτήρα στον εκτατό πόλο (ή τον πύργο).

Παράλληλο πιάτο- Γαλβανισμένος χάλυβας καυτής εμβύθισης. Το παράλληλο πιάτο είναι συνδεδεμένοι δακτυλήθρα και u-δεσμός.

Δακτυλήθρα- Καυτός γαλβανισμένος χυτοχάλυβας. Η δακτυλήθρα είναι συνδεμένη στην κάμψη του προσχηματισμένου αδιεξόδου για την προστασία και συνδεμένη.

Ράβδοι τεθωρακισμένων-Οι ράβδοι τεθωρακισμένων αποτελούνται από τα ντυμένα χαλύβδινα σύρματα αργιλίου. Με ένα στρώμα της σμύριδας μορίων μέσα, οι ράβδοι τεθωρακισμένων μπορούν να αυξήσουν την τριβή στο καλώδιο. Οι ράβδοι γίνονται σε τέσσερα υποσύνολα που μπορούν να μειώσουν τα λάθη μη ευθυγράμμισης και επιταχύνουν την εγκατάσταση. Οι άκρες κάμπτονται εξωτερικά για να αποφύγουν την πίεση στα καλώδια OPGW.

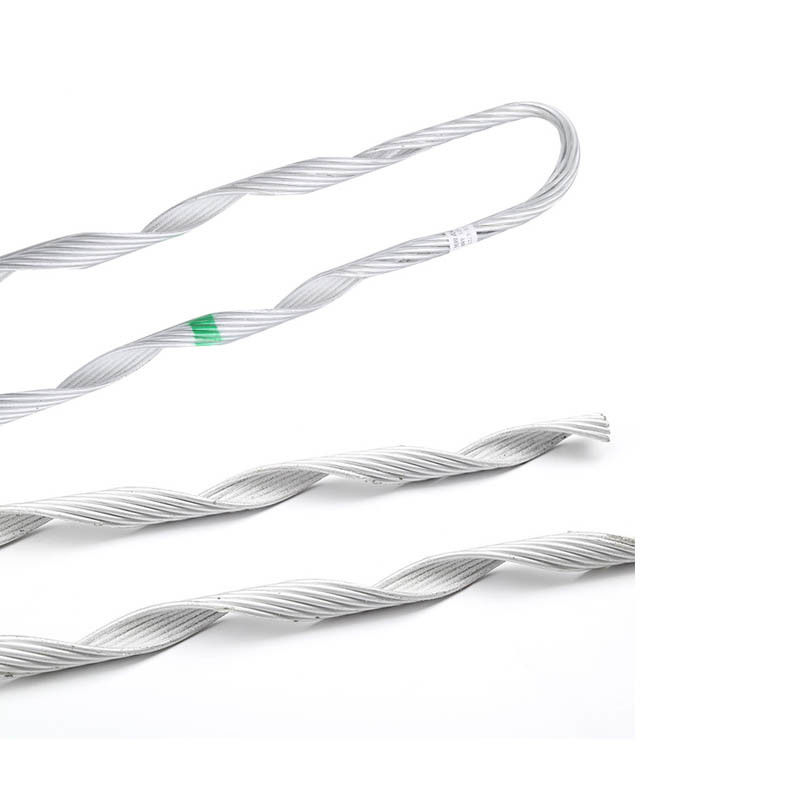

Προσχηματισμένο αδιέξοδο-Ντυμένο χαλύβδινο σύρμα αργιλίου. Το προσχηματισμένο αδιέξοδο γίνεται σε ένα υποσύνολο με ένα στρώμα της σταθερής σμύριδας μέσα, προκειμένου να αυξηθεί να πιάσει η δύναμη του σφιγκτήρα έντασης μειώνοντας τη δευτερεύουσα πίεση.

Κατεύθυνση

• 1. Έχει ως σκοπό να συνδέσει τον τελικό πόλο (πύργος), τον εκτατό πόλο (πύργος) και να συνεχίσει τον πόλο (ή τον πύργο). Η ειδική προδιαγραφή: μια μονάδα ανά τελικό πόλο (πύργος), δύο μονάδες ανά εκτατό πόλο (πύργος) και δύο μονάδες ανά Continue πόλο (πύργος).

• Επιλέξτε το πρότυπο προδιαγραφών για το σφιγκτήρα έντασης που αντιστοιχεί στη σειρά διαμέτρων καλωδίων και την εκτιμημένη εκτατή δύναμη.

• Οι επίγειοι σφιγκτήρες πωλούνται μαζί με τους σφιγκτήρες έντασης, και την απαγορευμένη άμεσα εγκατάσταση στις προσχηματισμένες ράβδους αδιεξόδων και τεθωρακισμένων.
