Απόδειξη IP67 48 νερού αδιάβροχη FTTX FTTA περίφραξη τομέων πυρήνων

Περιγραφή

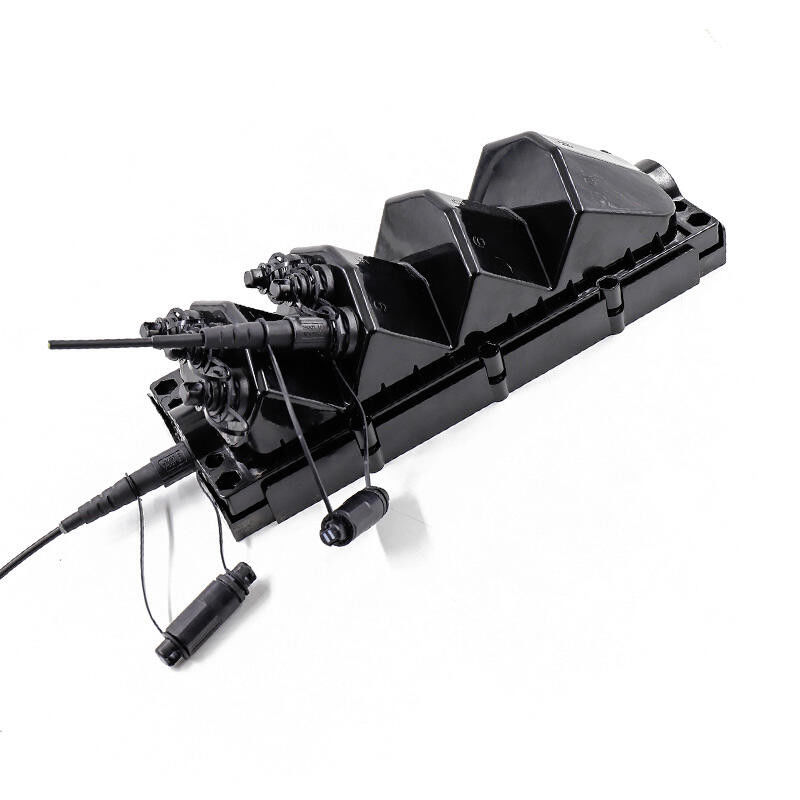

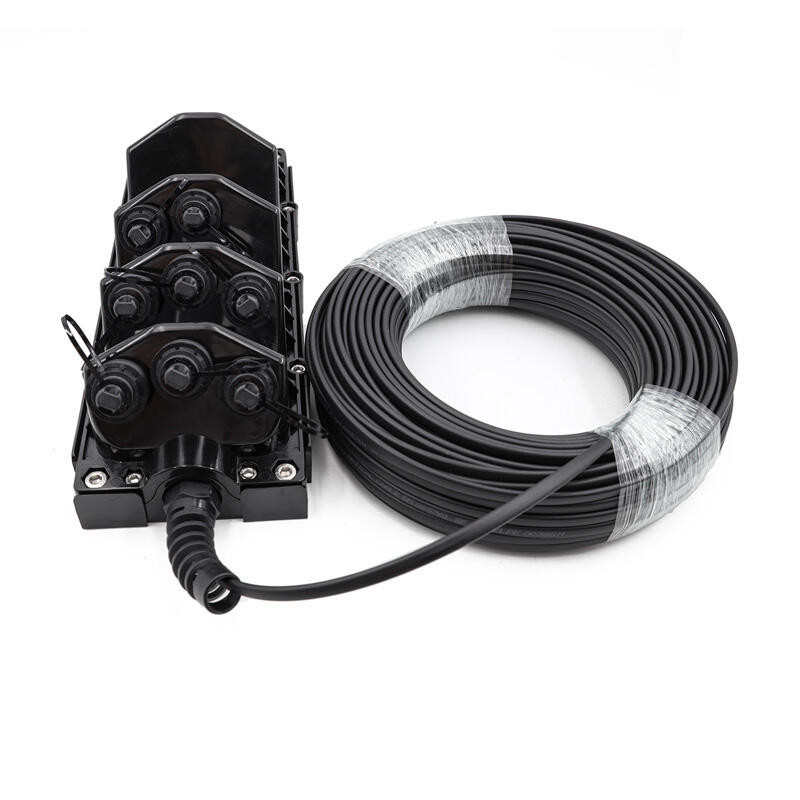

Η περίφραξη FTTX είναι μια νέα οικονομική διανεμημένη ίνα λύση για την υπαίθρια χρήση. Συγκρίνετε τα παραδοσιακά προϊόντα, η περίφραξη FTTX είναι εύκολο να λειτουργηθεί και έχει την υψηλή συμβατότητα. Μπορεί να χρησιμοποιηθεί για το τοίχος-μοντάρισμα, την εναέρια εγκατάσταση πόλων εγκαταστάσεων ή εκμετάλλευσης, που εδρεύει στη διαφορετική περίφραξη situation.FTTX όχι μόνο που χρησιμοποιείται στον τομέα FTTH, αλλά και που χρησιμοποιείται σε FTTA ή άλλο σκληρό περιβάλλον.

Χαρακτηριστικά γνωρίσματα

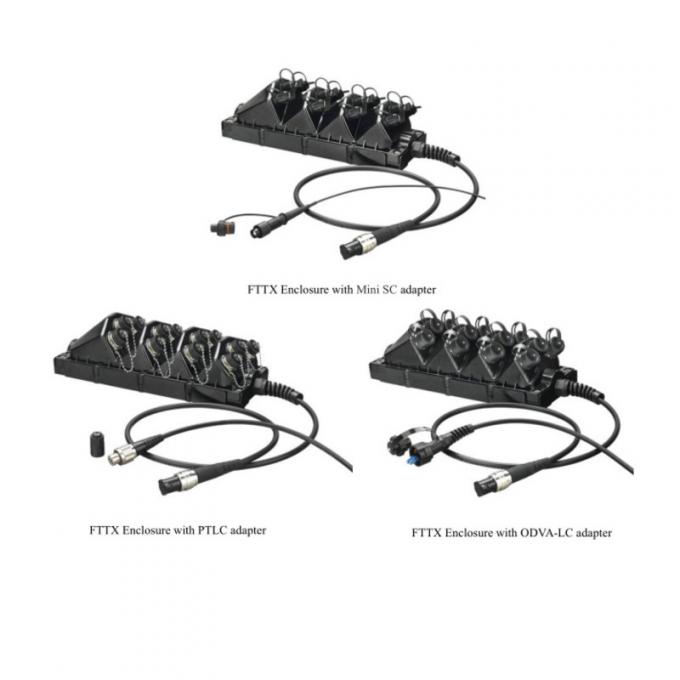

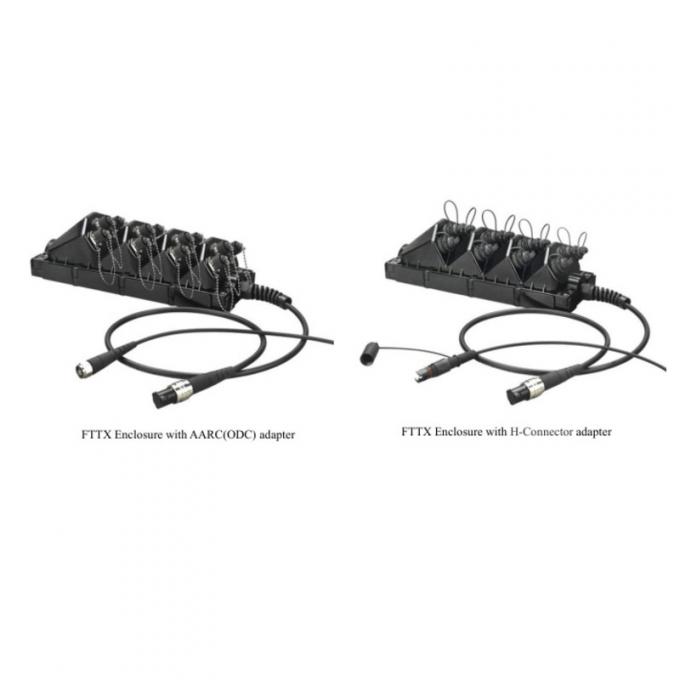

• Υψηλή συμβατότητα: μπορέστε να είστε συγκεντρωμένο ODVA, Hconn (συμβατό σύστημα OptiTap), μίνι προσαρμοστής Sc, ODC, PTLC, PTMPO ή δύναμης.

• Εργοστάσιο-σφραγισμένη ή συνέλευση τομέων.

• Αρκετά ισχυρός: εργασία κάτω από 1200N που τραβά το μακροπρόθεσμο δύναμης.

• Από 2 έως 12 λιμένες για τους ενιαίους ή σκληρούς συνδετήρες πολυ-ινών.

• Διαθέσιμο με το PLC ή τη συναρμογή το μανίκι για την ίνα διαιρεί.

• IP68 αδιάβροχη εκτίμηση.

• Να τοίχος-τοποθετήσει, εναέρια εγκατάσταση ή κράτημα της εγκατάστασης πόλων.

• Η μειωμένα επιφάνεια και τον το ύψος γωνίας δεν σιγουρεύονται κανέναν συνδετήρα που παρεμβαίνει κατά λειτουργία.

• Ανταποκριθείτε στα πρότυπα IEC 61753-1.

• Οικονομικώς αποδοτικός: εκτός από το λειτουργούντα χρόνο 40%.

Εφαρμογή

1. Τομέας FTTH
Παραδοσιακή χρήση ONU ή FDH λύσης (οπτική πλήμνη διανομής μονάδων δικτύων/ίνα), όταν φθάνει το οπτικό καλώδιο κορμών έξω από τα μέγαρα και τις βίλες. Η περίφραξη FTTX μπορεί να αντικαταστήσει ONU ή FDH επειδή έχει τη λειτουργία διανομής ινών. Μέσα, μπορεί να είναι σταθερό 2-4pcs 1*8 ή PLC 1*16, και μπορεί να είναι τεθειμένα μανίκια προστασίας συναρμογών ινών 24pcs. Μετά από να ζευγαρώσει με τον προσυναρμολογημένο αδιάβροχο συνδετήρα 1-48F IP67, η περίφραξη FTTX μπορεί να συνδέσει κάθε μέγαρο και βίλα ή το σιλό χαμηλής τάσης άμεσα. Μπορεί να καθοριστεί έξω από τα μέγαρα και τις βίλες, ή την εγκατάσταση πόλων εκμετάλλευσης. Η περίφραξη FTTX μπορεί να μειώσει την απώλεια σημάτων μέσω του λιγότερου συνδέοντας κόμβου. Για στην προσυναρμολογημένη FTTX περίφραξη εργοστασίων, δεν είναι κανένας χειριστής υψηλής ικανότητας ανάγκης λόγω καμίας λειτουργίας συναρμογών ινών. Η αποδοτικότητα εγκατάστασης μπορεί να αυξηθεί από 40%.

2. Τομέας FTTA
Παραδοσιακά, μακρινή ραδιο μονάδα (RRU) και μονάδα ζωνών βάσεων οικοδόμησης (BBU) που συνδέεται με το καλώδιο οπτικής ίνας, διαμορφωμένη τοπολογία δικτύων αστεριών. Κάθε ανάγκη ένα RRU διπλή υπαίθρια σύνδεση καλωδίων με BBU. Η εγκατάσταση θα χρειαστεί περισσότερο χρόνο και το κόστος θα είναι εργασία περιφράξεων high.FTTX ως συνάθροιση/κιβώτιο Demark, σύνδεση RRU και BBU από κοινού. Από BBU στην περίφραξη FTTX, χρειαστείτε μόνο ένα υβριδικό καλώδιο πολυ-ινών. Κατόπιν η περίφραξη FTTX διαιρεί τις ίνες σε κάθε RRU μέσω των προσυναρμολογημένων αδιάβροχων συνελεύσεων καλωδίων IP67. RRU μπορεί να πάρει τη δύναμη μέσω του συγκεντρωμένου συνδετήρα δύναμης σε FTTX Enclosure.It μπορεί να αποφύγει τον άχρηστο διπλασιασμό.

3. Σύνδεση καλωδίων κορμών

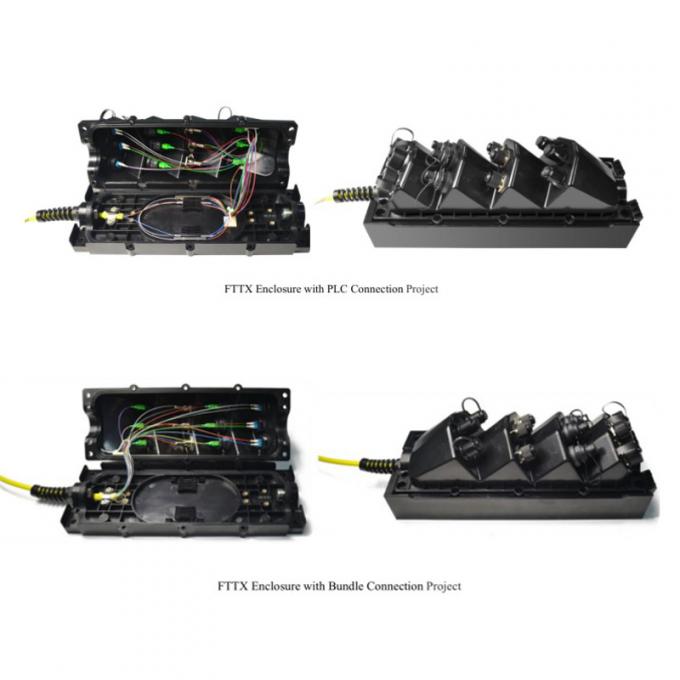

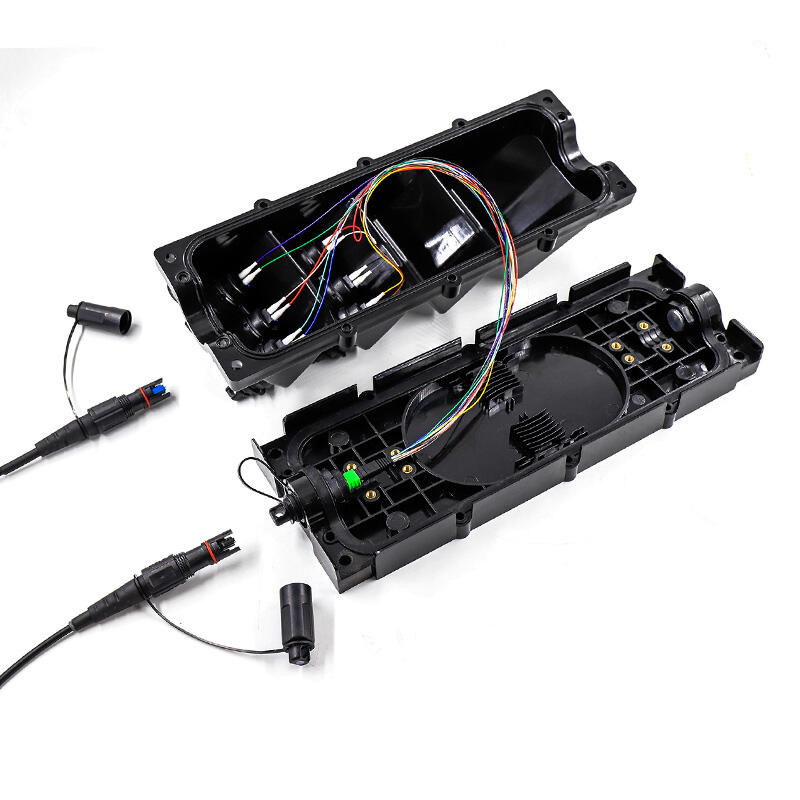

Το καλώδιο κορμών πρέπει να είναι τήξη που ενώνεται στενά συχνά λόγω κάθε μήκους καλωδίων τυμπάνων που περιορίζεται. Το έτσι συνδέοντας σημείο είναι αδύνατο και πρέπει να προστατευθεί πολύ καλά. Όταν το καλώδιο κορμών μπαίνει σε την περίφραξη FTTX, θα σφραγιστεί και θα καθοριστεί από torsion τον αδένα καλωδίων απόδειξης (τύπος πλαστικού ή μετάλλων). Για το καλώδιο διαμέτρων 5mm14mm έξω, η περίφραξη FTTX έχει τα διαφορετικά εξαρτήματα που εγκαθιστούν. Torsion ο αδένας μπορεί να απελευθερώσει την πίεση κατά το κάμψη καλωδίων κορμών και προστατεύει την ίνα αποφεύγει. Μέσα της περίφραξης FTTX, το κύριο μέλος καλωδίων και δύναμης καθορίστηκε από το σύνδεσμο, ο οποίος σιγουρεύεται ότι το κιβώτιο μπορεί να σταθεί 1200N τραβώντας το μακροπρόθεσμο δύναμης. Το μανίκι προστασίας συναρμογών (μέγιστο 24pcs) και το PLC (Max.2pcs) μπορούν να καθοριστούν στο σώμα, το οποίο κάνει διαιρεμένο ίνα πολύ εύκολο περιφράξεων FTTX. Το αντιολισθητικό σχέδιο στην περίπτωση βάσεων, που σιγουρεύεται την περίφραξη FTTX κρατά το καλώδιο/τον πόλο σταθερά.

4. Έρευνα ή στρατιωτική επικοινωνία
Το καλώδιο θα επαναληφθεί συχνά, όταν η έρευνα ή η στρατιωτική επικοινωνία. Ο κανονικοί συνδετήρας και το καλώδιο δεν μπορούν να σταθούν συχνά και υψηλής αντοχής τράβηγμα και επαναχρησιμοποίηση. Μέσα της περίφραξης FTTX, το θωρακισμένο μέλος καλωδίων και δύναμης καθορίστηκε από το σύνδεσμο, ο οποίος σιγουρεύεται ότι το κιβώτιο μπορεί να σταθεί 1200N τραβώντας το μακροπρόθεσμο δύναμης. Είναι πολύ κατάλληλο για τη χρήση τομέων, ειδικά στις επικοινωνίες δικτύων αστεριών. Το υψηλής αντοχής σχέδιο διεπαφών υλικού και τόξων σιγουρεύεται την εργασία περιφράξεων FTTX ανώμαλα όταν υποστείτε τους κλονισμούς.

Προδιαγραφή
