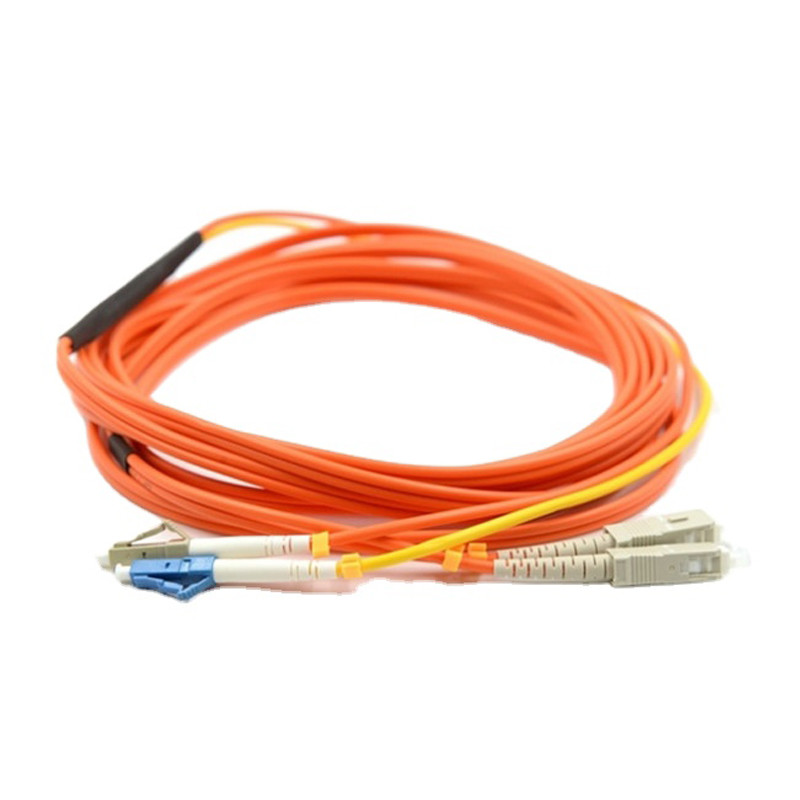

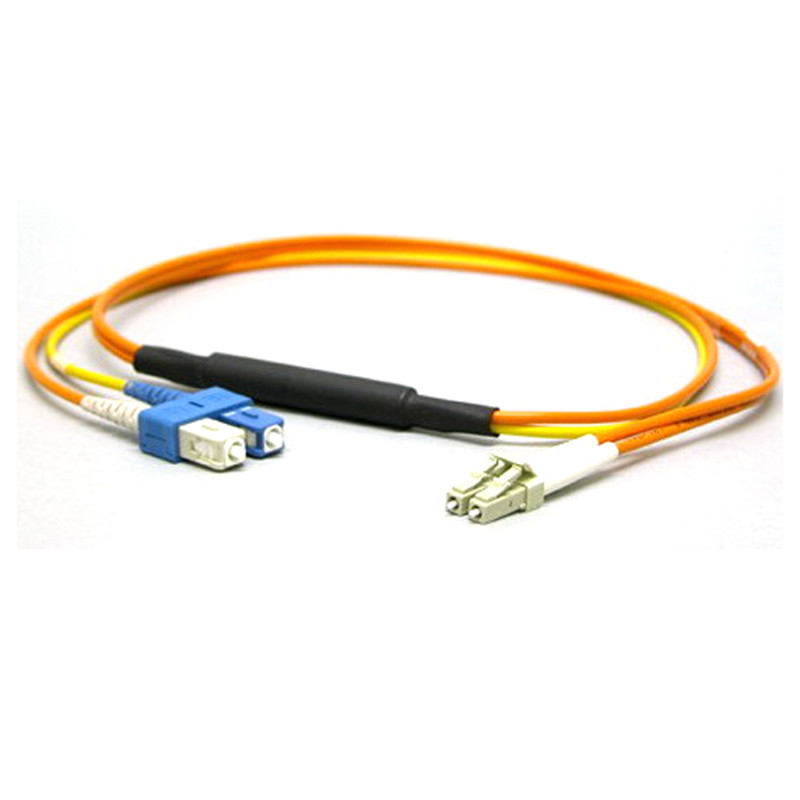

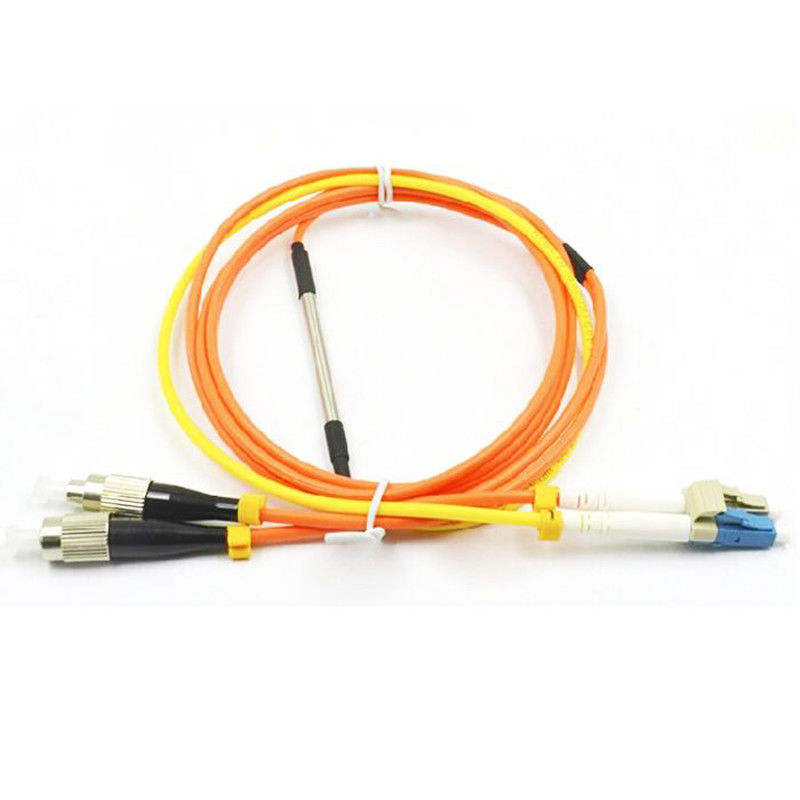

Σκοινί μπαλωμάτων οπτικής ίνας πολλαπλού τρόπου Singlemode  Ρυθμίζοντας μόλυβδος μπαλωμάτων ινών τρόπου

Τρόπος που ρυθμίζει Patchcords

Περιγραφή

Ο τρόπος που ρυθμίζει Patchcord σχεδιάζεται για τη χρήση στη λύση Gigabit Ethernet 1000base-LX.

Αυτό το διπλό σκοινί μπαλωμάτων αποτελείται από τους συνδετήρες σε κάθε τέλος με μια single-mode ίνα που αντισταθμίζεται σε μια σύνδεση πολλαπλού τρόπου ινών σε μια από τις δύο άκρες. Είναι υποχωρητικό με τα IEEE 802.3z πρότυπα εφαρμογής. Αυτό το σκοινί μπαλωμάτων είναι απαραίτητο για να επιτρέψει - LX 1300 ενότητες πομποδεκτών NM να χρησιμοποιηθεί για Gigabit Ethernet.
Τα ρυθμίζοντας σκοινιά μπαλωμάτων τρόπου είναι μεταξύ 2 μέτρων και 5 μέτρων στο μήκος. Δεν είναι πρακτικό να υπάρξουν αυτά τα patchcords στα μήκη έξω από αυτά τα όρια.
Ένα ρυθμίζοντας σκοινί μπαλωμάτων τρόπου αποβάλλει τα πολλαπλάσια σήματα.

Χαρακτηριστικά γνωρίσματα

• Μετατρέπει Singelemode LC GBIC στην πολλαπλού τρόπου επιτροπή μπαλωμάτων Sc

• 62.5/125 και 8.3/125

• Τρέξιμο 1000Base-LX Gigabit Ethernet άνω των MMF με να αντισταθμίσει την απώλεια σημάτων

• Οι Singlemode πομποδέκτες χρήσης LC GBIC στις σπονδυλικές στήλες πολλαπλού τρόπου ινών με το Sc επιδιορθώνουν τους κόλπους

• Αντισταθμίζει τη Singlemode έναρξη λέιζερ από το κέντρο μιας πολλαπλού τρόπου ίνας

• Περιορισμένη διάρκεια ζωής εξουσιοδότηση

Πώς το ρυθμίζοντας καλώδιο τρόπου λειτουργεί
Η ανάγκη για αυτό το ρυθμίζοντας σκοινί μπαλωμάτων οπτικών ινών οφείλεται στη single-mode φύση έναρξης ο-LX ή των μακρών κυμάτων ενοτήτων πομποδεκτών (1300nm) που χρησιμοποιείται για Gigabit Ethernet.

Η προώθηση ενός single-mode λέιζερ στο κέντρο μιας πολλαπλού τρόπου ίνας μπορεί να αναγκάσει τα πολλαπλάσια σήματα για να παραχθεί που συγχέουν το δέκτη στο άλλο άκρο της ίνας.

Σε εκείνη την περίπτωση, ένα ρυθμίζοντας σκοινί μπαλωμάτων τρόπου αποβάλλει αυτά τα πολλαπλάσια σήματα με την άδεια της single-mode έναρξης για να αντισταθμιστεί μακρυά από το κέντρο μιας πολλαπλού τρόπου ίνας.

Αυτό το σημείο όφσετ δημιουργεί μια έναρξη που είναι παρόμοια με τις ενάρξεις των χαρακτηριστικών πολλαπλού τρόπου οδηγήσεων. (δείτε το διάγραμμα κατωτέρω)

Πώς να εγκαταστήσει το ρυθμίζοντας καλώδιο τρόπου
Εάν ο διακόπτης gigabit σας LX είναι εξοπλισμένος με τους συνδετήρες Sc ή LC, παρακαλώ να είστε βέβαιος να συνδέσει το κίτρινο πόδι (Singlemode) του καλωδίου με την πλευρά μετάδοσης, και το πορτοκαλί πόδι (πολλαπλού τρόπου) λαμβάνει την πλευρά του εξοπλισμού.

Είναι επιτακτικό ότι αυτή η διαμόρφωση διατηρείται και στις δύο άκρες. Η ανταλλαγή της μετάδοσης και λαμβάνει μπορεί μόνο να γίνει στην πλευρά εγκαταστάσεων καλωδίων. (δείτε το διάγραμμα κατωτέρω)

Προδιαγραφή
