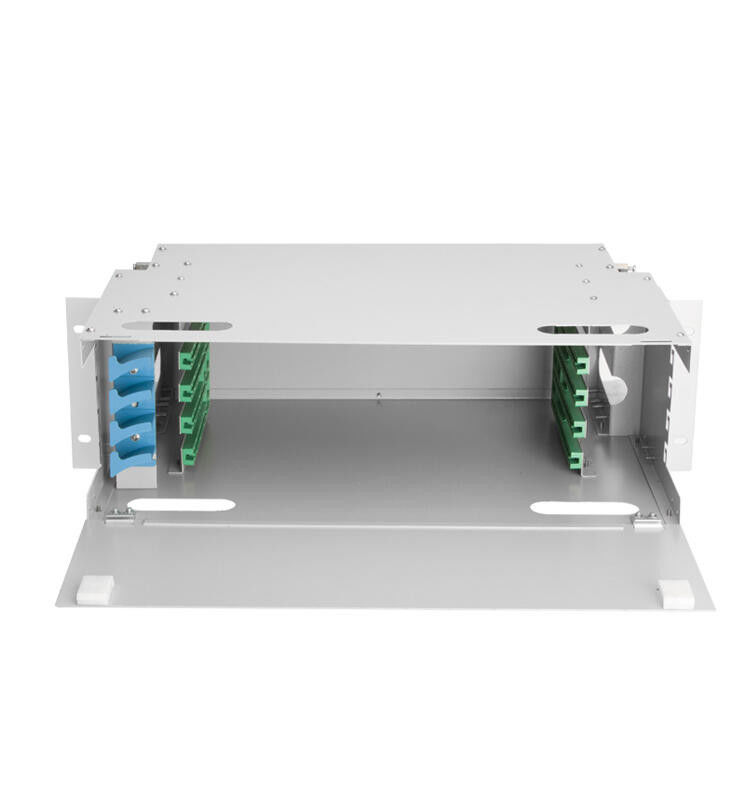

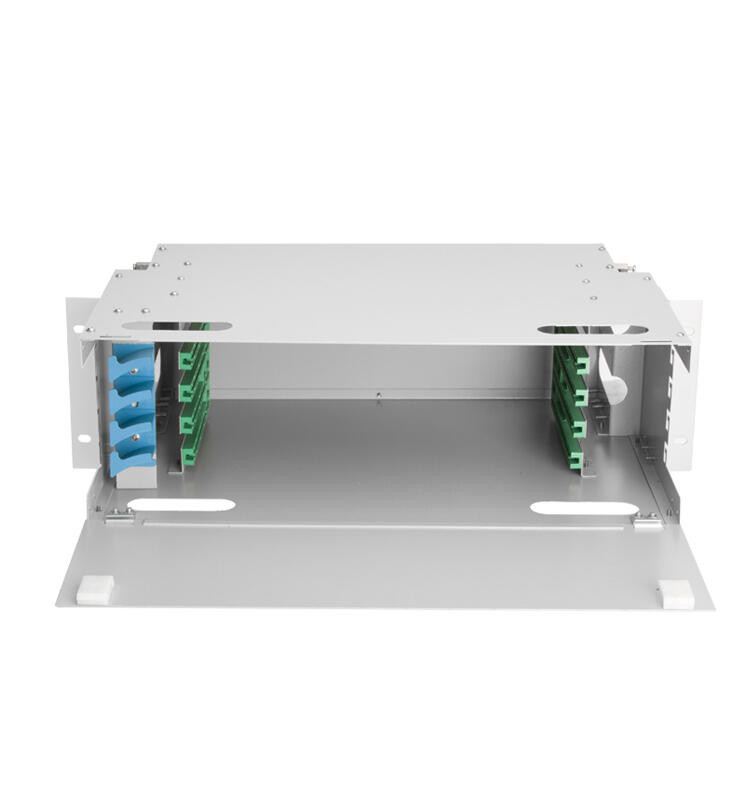

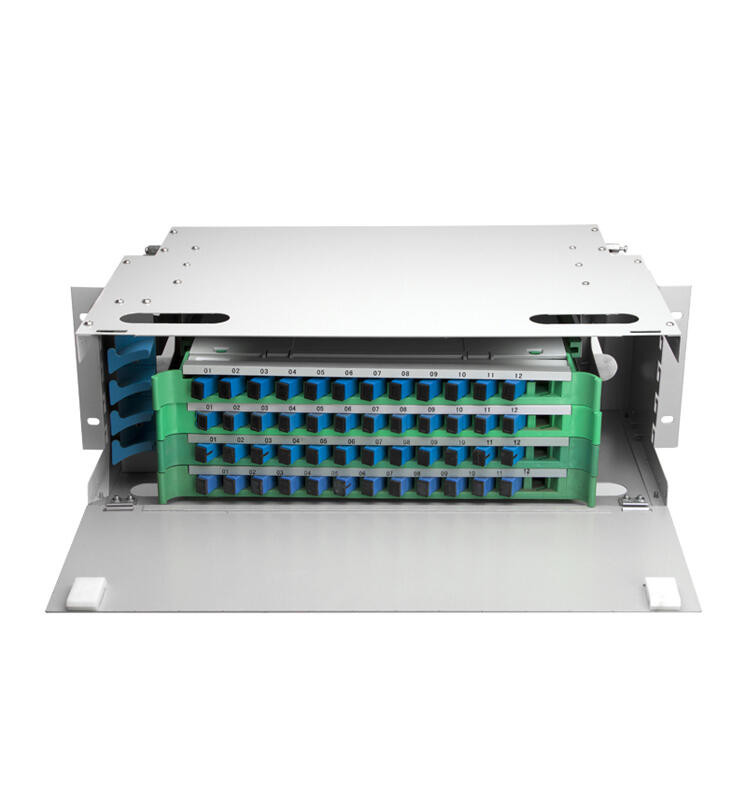

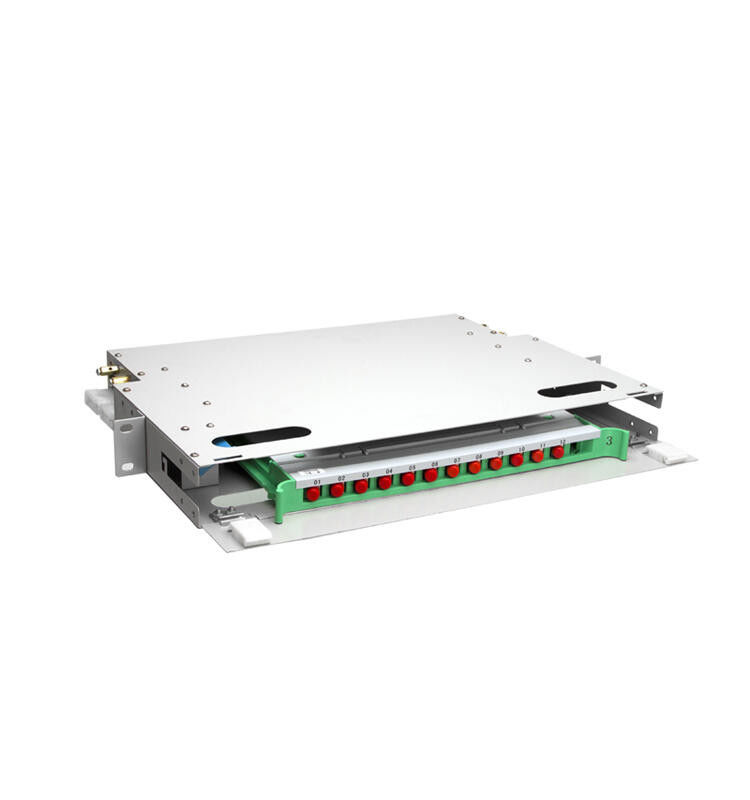

πλαίσιο ODF λήξης ινών 12 144 FC 19 ίντσα

Οπτικό πλαίσιο διανομής 19 ίντσας (ODF)

Περιγραφή

Ένα οπτικό πλαίσιο διανομής (ODF) χρησιμοποιείται πρώτιστα για να συνδέσει και να σχεδιάσει τις οπτικές ίνες και τα οπτικά καλώδια. Ισχύει στις διατομές ινών μεταξύ ενός οπτικού δικτύου μετάδοσης και οπτικών συσκευών μετάδοσης καθώς επίσης και μεταξύ των οπτικών καλωδίων στα δίκτυα μιας πρόσβασης.

Εφαρμογή

• Συστήματα FTTX
• Δίκτυα PON
• Συνδέσεις CATV
• Διανομή οπτικών σημάτων

Χαρακτηριστικό γνώρισμα

• 19 " τυποποιημένο μοντάρισμα, διαθέσιμο για όλα τα είδη ραφιού και γραφείου.
• Μέταλλο, στατικό ηλεκτρικό πλαστικό που ψεκάζεται. Τακτοποιημένη εμφάνιση, λογική δομή.
• Όλοι σχεδιάζονται ως ενότητες όλη η λειτουργία θα μπορούσε να γίνει στην μπροστινή πλευρά του κιβωτίου. Εύκαμπτη εγκατάσταση. Κατάλληλος για τη λειτουργία και τη συντήρηση.
• Εύκολος για την εγκατάσταση inlay, κατάλληλη να επεκτείνει την ικανότητα, ανειλικρίνεια του προσαρμοστή είναι 30o
• Κατάλληλος και για τα καλώδια ινών κορδελλών και δεσμών.
• Οι δίσκοι κάθε συναρμογών μπορούν να στερεωθούν με 12FC, Sc, ST, διπλοί) προσαρμοστές LC (.
• Πλαστική δομή, legerity με την τέλεια εμφάνιση
• Εξασφαλίστε την ακτίνα κάμψεων του σκοινιού μπαλωμάτων και αποφύγετε τα καίγοντας μάτια λέιζερ.
• Είδη σημαδιού διανομής splicingand, εύκολα να κάνουν το αρχείο τήξης και διανομής

Φωτοηλεκτρικές ιδιότητες

• Τμήμα επίγειων καλωδίων: >6mm ².
• Απώλεια εισαγωγής: ≦0.2dB.
• Απώλεια συνδετήρων: ≦0.5dB.
• Επιστροφής απώλεια: UPC≧ 50dB, APC≧ 70dB.
• Ζωή διάρκειας των χρόνων βουλωμάτων και τραβήγματος >1000.
• Η αντίσταση 2x104MΩ το /500V μόνωσης (συνεχές ρεύμα).
• Ηλεκτρική δύναμη: μπορεί να αντισταθεί 3000V (άμεσο ρεύμα)/1min χωρίς φαινόμενο πετάγματος διακοπής/τόξων.

Μηχανικές ιδιότητες

• Ιδιότητες καθυστερούντω: GB5169.7 δοκιμαστικά πρότυπα.
• Καλώδιο ινών που μπαίνει σε από το κατώτατο σημείο, αξιόπιστος αδιάβροχος.
• Η επιφάνεια του σώματος κιβωτίων μπορεί να αντέξει την πίεση μεγαλύτερη από η επιφάνεια της επιφάνειας είναι μεγαλύτερη από 1000N.
• Η εξωτερική πλευρά της πόρτας μπορεί να αντισταθεί την κάθετη πίεση μεγαλύτερη από 200N

Προδιαγραφή
