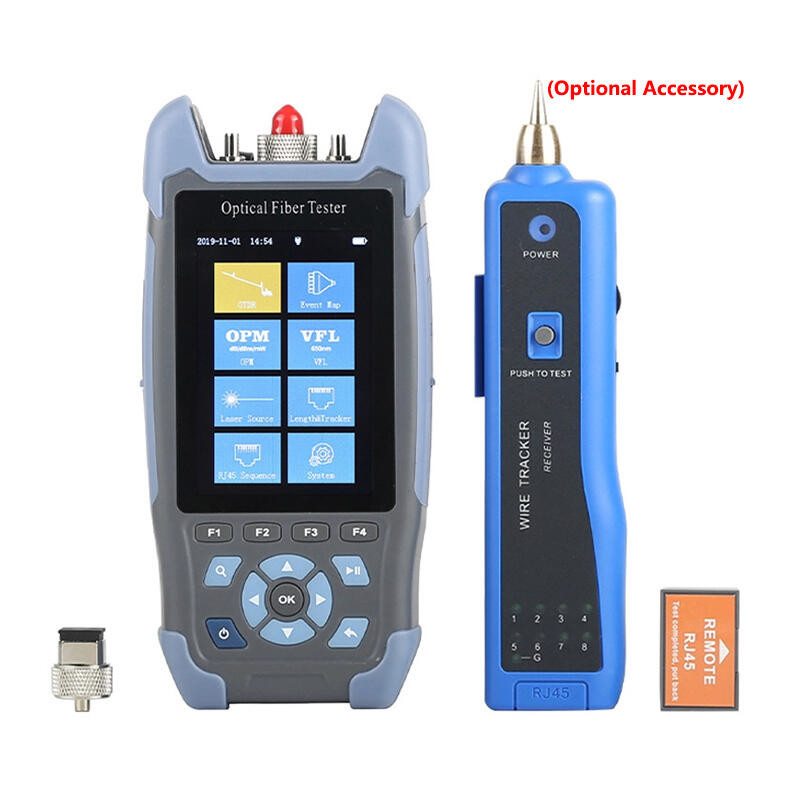

Μίνι-υπέρ OTDR

Πρότυπο

Otdr-3302S

Μήκος κύματος

1310nm/1550nm±20nm

Τύπος ινών

Ίνα G.652 SM

Δυναμική περιοχή

24dB/22dB

Σειρά δοκιμής

5m~60km

Τυφλή ζώνη γεγονότος

3m

Τυφλή ζώνη ATT

8m

Πλάτος σφυγμού

3ns~10us

Κυμαινόμενη ακρίβεια

± (απόσταση διαστήματος +0.005%*Test 1m+Sampling)

Ακρίβεια απώλειας

±0.2dB/dB

Σημεία δειγματοληψίας

16k~128k

Ψήφισμα δειγματοληψίας

0.05m~8m

Ακρίβεια αντανάκλασης

±3dB

Αποθήκευση στοιχείων

Εσωτερικός: ≥600, εξωτερικό: ΚάρταTF

Επίπεδο ασφάλειας λέιζερ

ClasslevelⅡ

Μορφή αρχείου

SOR τυποποιημένη μορφή αρχείου

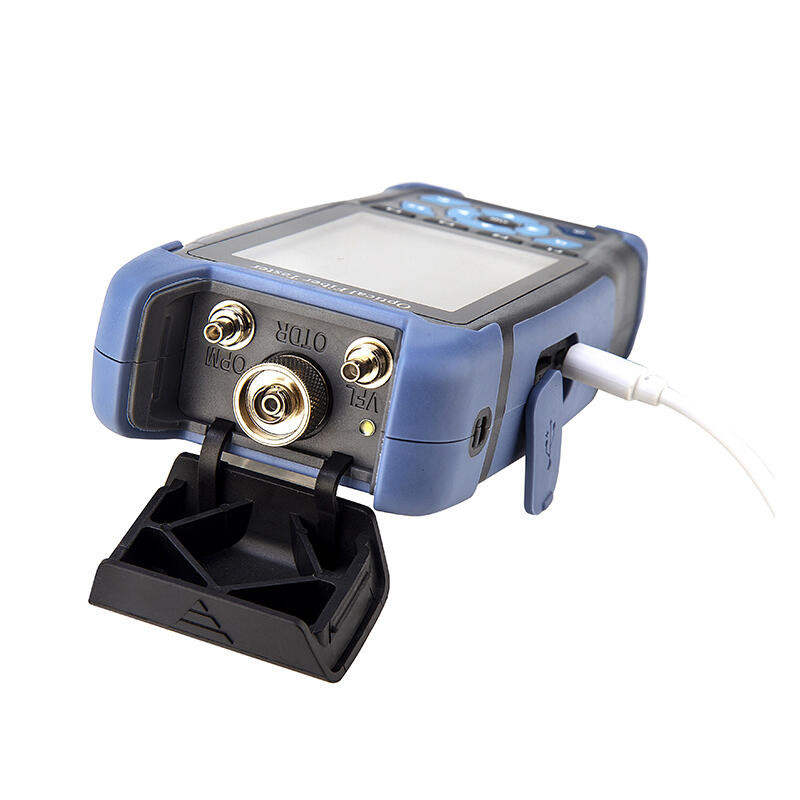

Συνδετήρας

FC/UPC (ανταλλάξιμο Sc, ST)

Οπτικός μετρητής δύναμης

Σειρά κυμάτων

800nm~1700nm

Τύπος διεπαφών

Καθολικό FC/SC/ST

Σειρά δοκιμής

-50dBm~+26dBm

Αβεβαιότητα

±5%

Προσδιορισμός συχνότητας

CW/270/330/1k/2kHz

Μήκος κύματος βαθμολόγησης

850/980/1300/1310/1490/1550/1625/1650nm

Οπτική πηγή φωτός

Τύπος LD

FP-LD

Μήκος κύματος παραγωγής

1550nm±20nm

1310nm/1550nm±20nm

Δύναμη παραγωγής

≥-5dBm

Συχνότητα διαμόρφωσης

270/330/1k/2kHz

Σταθερότητα

CW, ±0.5dB/15min (δοκιμή after15mins της προθέρμανσης)

Συνδετήρας

FC/UPC (ανταλλάξιμο Sc, ST)

VFL

Μήκος κύματος εργασίας

650nm±20nm

Δύναμη παραγωγής

≥10mW

Τρόπος

CW/1Hz/2Hz

Συνδετήρας

FC/SC/ST

RJ45 μέτρηση μήκους καλωδίων

Σειρά δοκιμής

1000m

Άλλες παράμετροι

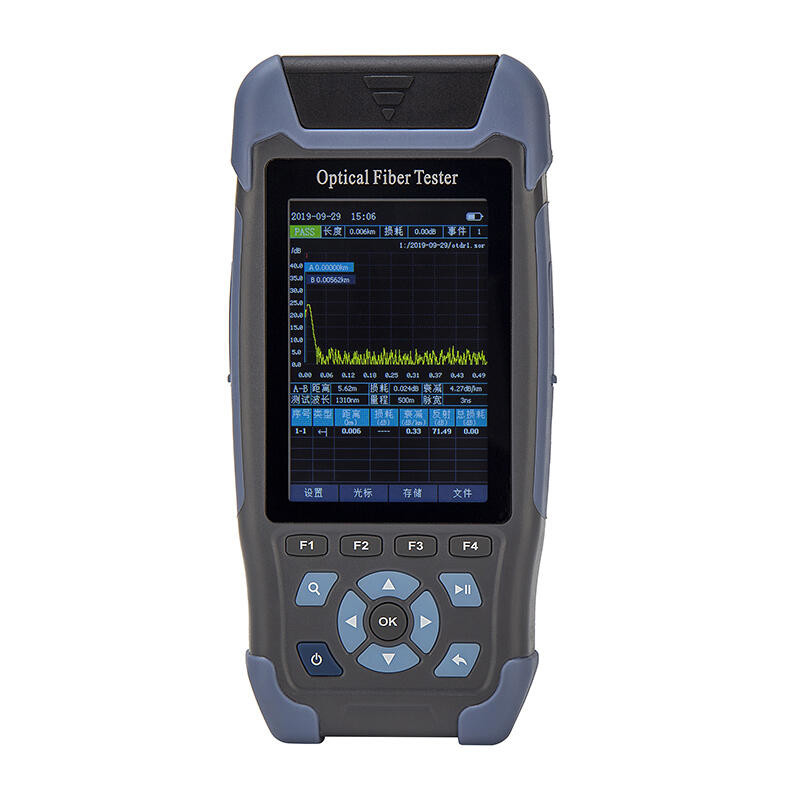

Επίδειξη

χρώμα LCD 3,5 ίντσας

Διεπαφή στοιχείων

Μικροϋπολογιστής USB

Εξωτερική αποθήκευση

Κάρτα TF

Παροχή ηλεκτρικού ρεύματος

Πολυμερής λι-μπαταρία: 3.7V, 4000mAh, προσαρμοστής δύναμης: 5VDC, 2A

Διάρκεια ζωής μπαταρίας

Standby>20h, που μετρούν Time>12h

Λειτουργούσα θερμοκρασία

-10℃~+50℃

Θερμοκρασία αποθήκευσης

-40℃~+70℃

Σχετική υγρασία

0~95%Non συμπύκνωση

Βάρος

≤350g

Διάσταση

173mm*82mm*37mm

Αριθ.

Όνομα

Qty

Παρατήρηση

1

Οικοδεσπότης

1

Η μπαταρία περιλαμβάνει

2

Προσαρμοστής

1

3

Γραμμή στοιχείων

1

4

CD (λογισμικό ανάλυσης, εγχειρίδιο χρηστών)

1

5

Εγχειρίδιο χρηστών

1

6

SC/UPC συνδετήρας

1

7

Πιστοποίηση βαθμολόγησης

1

8

Πιστοποιητικό τίτλου σπουδών/κάρτα εγγύησης υπηρεσιών

1

9

Καθαρές φέτες βαμβακιού

10

10

Τσάντα οργάνων

1
